GPR system: Radar Systems Zond Aero 500 "NG"

Καθολικό σύστημα ραντάρ διείσδυσης στο έδαφος για επίγειες και εναέριες έρευνες με τεχνολογία δειγματοληψίας σε πραγματικό χρόνο (RTS) και προηγμένη ενσωματωμένη ψηφιακή επεξεργασία σήματος για την παροχή δεδομένων υψηλής ποιότητας με εξαιρετική αναλογία σήματος ως προς το θόρυβο. Το Zond Aero 500 NG είναι ένα πραγματικά ευέλικτο σύστημα που μπορεί να χρησιμοποιηθεί με τον καταλληλότερο τρόπο για συγκεκριμένες συνθήκες έρευνας:

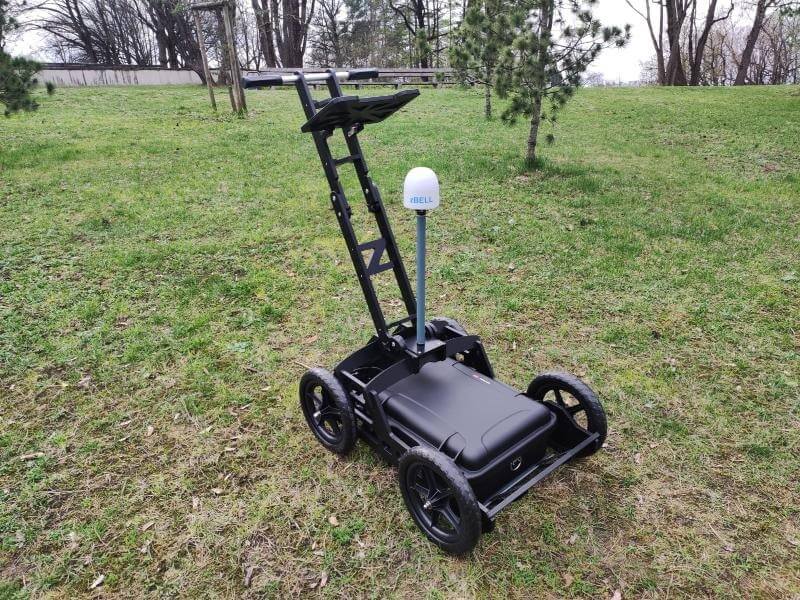

• πάνω σε καρότσι - η πιο συνηθισμένη μέθοδος για σάρωση στους δρόμους ή σε περιορισμένους χώρους

• συρόμενο με σχοινί ρυμούλκησης εάν η φέρουσα ικανότητα της επιφάνειας του εδάφους δεν είναι κατάλληλη για τροχήλατο καρότσι

• σε μη επανδρωμένο αεροσκάφος για μεγάλες ανοικτές περιοχές χωρίς ψηλά εμπόδια και βλάστηση Ελαφρύ σύστημα GPR στην αγορά, κατάλληλο για drones μεσαίου μεγέθους όπως το DJI M350/M300 RTK.

ΤΙ ΠΕΡΙΕΧΕΙ ΤΟ ΣΕΤ:

• Σύστημα GPR Zond Aero 500 NG με κεραία κεντρικής συχνότητας 500 MHz
• Λογισμικό συλλογής/επεξεργασίας δεδομένων Prism 2
• Προστατευτική θήκη NANUK (χρησιμοποιείται επίσης για επίγειες έρευνες)
• Μπαταρία Li-Ion 99 W/h ενσωματωμένη στη θήκη (χρησιμοποιείται μόνο για επίγειες έρευνες)
• Δρομολογητής Wi-Fi ενσωματωμένος στη θήκη (χρησιμοποιείται μόνο για επίγειες έρευνες)
• Φορτιστής
• Σχοινί ρυμούλκησης για επίγειες έρευνες
• Κιτ στερέωσης για τη στερέωση του συστήματος GPR στο drone DJI M300/M350 RTK, στερέωσης για άλλους τύπους drone μπορούν να παρασχεθούν κατόπιν αιτήματος

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Τύπος: Μονοκάναλο με θωρακισμένη κεραία
Κεντρική συχνότητα: 500 MHz
Εύρος ζώνης λειτουργίας: 200-900 MHz (-12 dB)
Επιλογή δειγμάτων ανά ίχνος
256 / 512 / 1024 / 2048 / 4096 / 8192
Ρυθμός δειγματοληψίας έως 1.280.000 δείγματα/δευτερόλεπτο
(εξαρτάται από τη στοίβαξη υλικού)
Ρυθμός σάρωσης έως 2.500 σαρώσεις/δευτερόλεπτο
(εξαρτάται από τη στοίβαξη υλικού)
Έξοδος δειγμάτων 32-bit ψηφιακά ακατέργαστα δεδομένα
Επιλογή χρονικού εύρους ανά δείγμα
71ps / 125ps / 179ps / 250ps / 500ps / 625ps / 714ps / 1ns
Βάθος Έως 4 μέτρα σε μέσο κανονικό έδαφος με εύρος χρόνου 100ns
Μορφή δεδομένων
Τυποποιημένη γεωφυσική μορφή δεδομένων SEGY (.sgy)
με γεωγραφική σήμανση ιχνών

ΤΕΚΜΗΡΙΩΣΗ & ΣΥΝΟΛΑ ΔΕΔΟΜΕΝΩΝ
Φύλλο δεδομένων
Φύλλο δεδομένων Zond Aero 500 NG GPR
Εγχειρίδιο χρήσης
Εγχειρίδιο χρήσης SkyHub
Δείγματα δεδομένων
Αερομεταφερόμενα σύνολα δεδομένων GPR

ΠΕΡΙΒΑΛΛΟΝΤΙΚΑ
Θερμοκρασία -20°C έως 60°C
Υγρασία 96% χωρίς συμπύκνωση
Προστασία κατά την εισχώρηση IP68 σε προστατευτικό κουτί (χρησιμοποιείται για τη μεταφορά και για επίγειες έρευνες) IP52 στην αερομεταφερόμενη παραλλαγή

ΜΗΧΑΝΙΚΑ
Μέγεθος (L x W x H)
41 x 31 x 16 cm - αερομεταφερόμενη διαμόρφωση
52 x 43 x 21 cm - σε προστατευτική θήκη
71 x 45 x 28 cm - χαρτοκιβώτιο για παράδοση

ΒΑΡΟΣ
2,1 kg - αερομεταφερόμενη διαμόρφωση χωρίς κιτ τοποθέτησης για το μη επανδρωμένο αεροσκάφος
7,1 kg - σε προστατευτική θήκη
10,0 kg - σε χαρτοκιβώτιο παράδοσης

ΜΠΑΤΑΡΙΑ
Η κύρια μπαταρία του αερομεταφερόμενου drone χρησιμοποιείται για την παροχή ρεύματος στο GPR χρησιμοποιώντας την τυπική πρίζα ρεύματος του drone που προορίζεται για το ωφέλιμο φορτίο. Επίγειες έρευνες Η μπαταρία είναι ενσωματωμένη σε προστατευτικό κουτί, χρόνος λειτουργίας έως 12 ώρες 99 W/h Li-Ion
