Ανίχνευση πολλαπλών κατευθύνσεων, Split-Beam με την ασύγκριτη τεχνολογία σταθεροποίησης της FURUNO.
Το FCV-30 είναι σχεδιασμένο για διαφόρων ειδών ψαρέματος.
Ανίχνευση πολλαπλών κατευθύνσεων, Split-Beam με την ασύγκριτη τεχνολογία σταθεροποίησης της FURUNO.
Το FCV-30 είναι σχεδιασμένο για διαφόρων ειδών ψαρέματος. Το συγκεκριμένο Echo sounder χρησιμοποιεί δυο καινοτόμες τεχνικές. Η μία είναι η Multi-Beam και η άλλη είναι η Split-Beam.
Χαρακτηριστικά
Το FCV-30 μέσω του συστήματος πολλαπλών δεσμών (Multi-Beam) παρουσιάζει εικόνες από πέντε δέσμες ταυτόχρονα.
Ο ηλεκτρονικός σταθεροποιητής δέσμης εξαλείφει την απώλεια σημαντικών στόχων λόγω της κίνησης του πλοίου (εντός 20 μοιρών).
Η αντιστάθμιση παρέχει σταθερές εικόνες ήχου. Η δορυφορική πυξίδα GPS λειτουργεί ως Heaving sensor.
Το σύστημα Black Box λειτουργεί με συμβατικές οθόνες PC SXGA / XGA.
Το πλάτος δέσμης 7 μοιρών παρέχει λεπτομερή εικόνα ήχου που παράγεται από δέσμες υψηλής συχνότητας.
Εύκολη και γρήγορη λειτουργία μέσω του Trackball.
Συχνότητα: 38kHz / Ισχύς εξόδου: 4Kw.

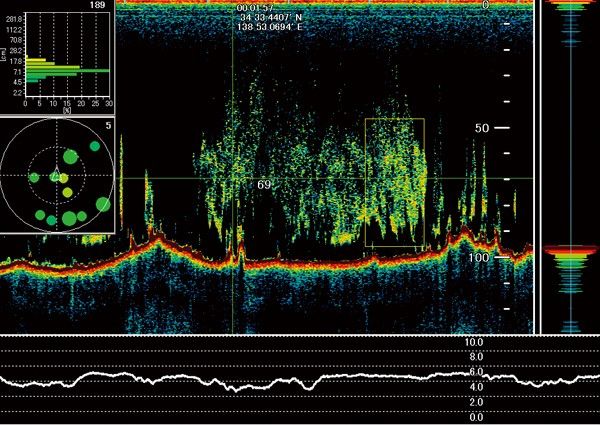

Multi Split (παράθυρο αξιολόγησης μεγέθους ψαριού / παράθυρο διανομής ψαριών / Ενότητα για παράθυρο αξιολόγησης ψαριών)
Multi Split (παράθυρο αξιολόγησης μεγέθους ψαριού / Διανομή ψαριών / Α- εύρος

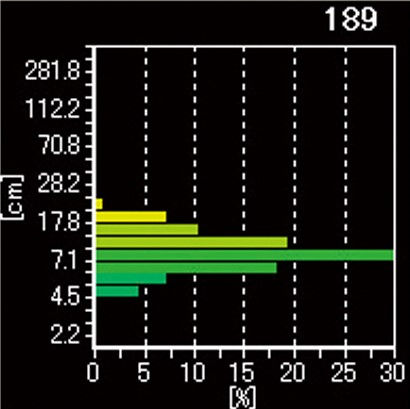

Αξιολόγηση μεγέθους ψαριού
Διανομή ψαριών
Κάθετη διάσπαση (Παρουσίαση τριών δεσμών/ ακτινών – Three-beam)
Οριζόντια διάσπαση (Παρουσίαση τριών δεσμών/ ακτινών – Three-beam)
Κάθετη διάσπαση (Παρουσίαση πέντε δεσμών/ ακτινών – Five-beam)
Αντισταθμιση με δορυφορικη πυξιδα (ON: Αριστερή echo, OFF: Δεξία echo)
Λίστα Εξοπλισμού
• Processor unit cv-300-e (Ποσότητα: 1)
• Control unit cv-301 with 5 ｍ cable (Ποσότητα: 1)
• Transceiver unit cv-302-e (Ποσότητα: 1)
• 38 khz transducer cv-303 with 15 m cable (Ποσότητα: 1)
• Standard installation materials including 10m lan cable and thp tfb-1600 (Ποσότητα: 1 set)
• Standard spare parts (Ποσότητα: 1 set)
Optional (Προαιρετικός εξοπλισμός)
• 15" LCD MU-150HD/19" LCD MU-190HD: ο οθόνη δεν περιλαμβάνεται στην λίστα εξοπλισμού.
• Armored lan cable kit (10m/20m/30m) επιλέξιμο
• Transducer cv-303: 15m
• Junction box cv-304-10: 10m
• Junction box cv-304-20: 20m
• Flush mount kit: control unit
• Transducer tank : T-625
• Thru-hull pipe: TFB-1600
Διάγραμμα διασύνδεσης
| Συχνότητα | 38 kHz |
| Μετατροπέας | 4 kW |
| Εύρος Κλίμακας (Range Scale) | Εύρος: 10-5.000 m Shift: 0-5.000 m Εύρος zoom: 2-200 m |
| Λειτουργία Προβολής (Display Mode) | Split-beam, 3-beam, Split-beam+2-beam, User1, User2, User3 |
| Αντοχή σε σκόνη και νερό | Μονάδα ελέγχου: IP22 (μπροστινό πλαίσιο) |
| Παροχή ηλεκτρικού ρεύματος | Μονάδα επεξεργαστή (Processor unit): 100-240 VAC, 3-2 A Μονάδα Πομποδέκτη (Transceiver unit): 100-120/200-240 VAC, 5-3 A |
| Μέγεθος | Μονάδα επεξεργαστή (Processor unit) 209 (H) x 423 (W) x 350 (D) Μονάδα Πομποδέκτη (Transceiver unit): 364 (H) x 390 (W) x 75 (D) Μετατροπέας (Transducer): 135 (H) x 160 (W) |
| Βάρος | Μονάδα ελέγχου (Control unit): 1.8 kg Μετατροπέας (Transducer): 42 kg Μονάδα Πομποδέκτη (Transceiver unit): 34 kg Μονάδα επεξεργαστή (Processor unit): 7.5 kg |
